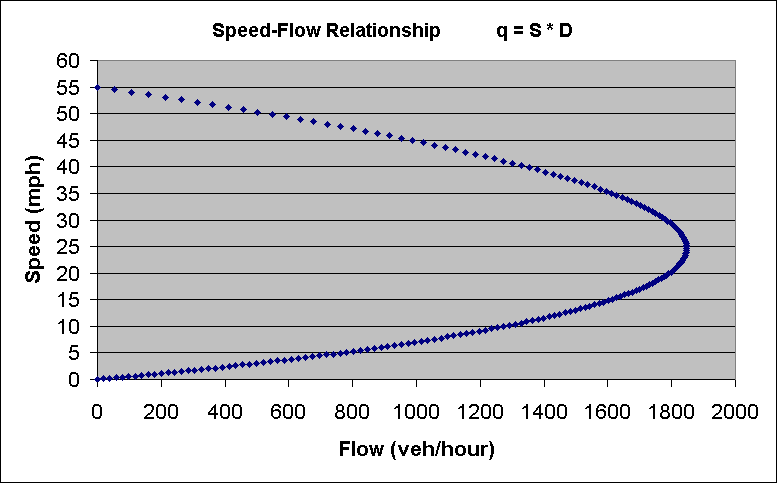

2.31		q = S * D
Density	Speed	Flow
D or k	S or u	q
vpm	mph	vph
0	55.0	0	(a) Free-Flow Speed = 55.0 mph
1	54.5	55
2	54.0	108
3	53.6	161
4	53.1	212
5	52.6	263
6	52.2	313
7	51.7	362
8	51.2	410
9	50.8	457
10	50.3	503
11	49.8	548
12	49.4	593
13	48.9	636
14	48.5	679
15	48.0	720
16	47.6	761
17	47.1	801
18	46.7	840
19	46.2	879
20	45.8	916
21	45.4	953
22	44.9	988
23	44.5	1023
24	44.1	1057
25	43.6	1091
26	43.2	1123
27	42.8	1155
28	42.3	1186
29	41.9	1216
30	41.5	1245
31	41.1	1274
32	40.7	1301
33	40.2	1328
34	39.8	1354
35	39.4	1380
36	39.0	1405
37	38.6	1429
38	38.2	1452
39	37.8	1474
40	37.4	1496
41	37.0	1517
42	36.6	1537
43	36.2	1557
44	35.8	1576
45	35.4	1594
46	35.0	1612
47	34.6	1629
48	34.3	1645
49	33.9	1660
50	33.5	1675
51	33.1	1689
52	32.7	1703
53	32.4	1716
54	32.0	1728
55	31.6	1739
56	31.3	1750
57	30.9	1761
58	30.5	1770
59	30.2	1779
60	29.8	1788
61	29.4	1796
62	29.1	1803
63	28.7	1810
64	28.4	1816
65	28.0	1822
66	27.7	1827
67	27.3	1831
68	27.0	1835
69	26.6	1838
70	26.3	1841
71	26.0	1843
72	25.6	1845
73	25.3	1846.1
74	25.0	1846.7
75	24.6	1846.9	(c) lane capacity = 1847 vph			(d) speed at capacity = 24.6 mph
76	24.3	1846.5
77	24.0	1845.6
78	23.6	1844
79	23.3	1842
80	23.0	1840
81	22.7	1837
82	22.4	1834
83	22.0	1830
84	21.7	1826
85	21.4	1821
86	21.1	1816
87	20.8	1810
88	20.5	1804
89	20.2	1798
90	19.9	1791
91	19.6	1784
92	19.3	1776
93	19.0	1768
94	18.7	1759
95	18.4	1750
96	18.1	1741
97	17.8	1731
98	17.6	1721
99	17.3	1711
100	17.0	1700
101	16.7	1689
102	16.4	1677
103	16.2	1665
104	15.9	1653
105	15.6	1641
106	15.4	1628
107	15.1	1615
108	14.8	1601
109	14.6	1587
110	14.3	1573
111	14.0	1559
112	13.8	1544
113	13.5	1529
114	13.3	1513
115	13.0	1498
116	12.8	1482
117	12.5	1466
118	12.3	1450
119	12.0	1433
120	11.8	1416
121	11.6	1399
122	11.3	1382
123	11.1	1364
124	10.9	1346
125	10.6	1328
126	10.4	1310
127	10.2	1291
128	9.9	1273
129	9.7	1254
130	9.5	1235
131	9.3	1216
132	9.1	1196
133	8.8	1177
134	8.6	1157
135	8.4	1137
136	8.2	1117
137	8.0	1097
138	7.8	1077
139	7.6	1057
140	7.4	1036
141	7.2	1015
142	7.0	995
143	6.8	974
144	6.6	953
145	6.4	932
146	6.2	910
147	6.0	889
148	5.9	868
149	5.7	846
150	5.5	825
151	5.3	803
152	5.1	782
153	5.0	760
154	4.8	739
155	4.6	717
156	4.5	695
157	4.3	673
158	4.1	652
159	4.0	630
160	3.8	608
161	3.6	586
162	3.5	564
163	3.3	543
164	3.2	521
165	3.0	499
166	2.9	477
167	2.7	456
168	2.6	434
169	2.4	413
170	2.3	391
171	2.2	370
172	2.0	348
173	1.9	327
174	1.8	306
175	1.6	284
176	1.5	263
177	1.4	242
178	1.2	221
179	1.1	201
180	1.0	180
181	0.9	159
182	0.8	139
183	0.6	119
184	0.5	99
185	0.4	79
186	0.3	59
187	0.2	39
188	0.1	20
189	0.0	0	(b) Jam Density = 189 vpm
190	-0.1	-19
191	-0.2	-38
192	-0.3	-57
193	-0.4	-75
194	-0.5	-94
195	-0.6	-112
196	-0.7	-130
197	-0.8	-148
198	-0.8	-166
199	-0.9	-183
200	-1.0	-200
201	-1.1	-217
202	-1.2	-234
203	-1.2	-250
204	-1.3	-266
205	-1.4	-282
206	-1.4	-297
207	-1.5	-313
208	-1.6	-328
209	-1.6	-343
210	-1.7	-357
211	-1.8	-371
212	-1.8	-385
213	-1.9	-399
214	-1.9	-412
215	-2.0	-425
216	-2.0	-437
217	-2.1	-449
218	-2.1	-461
219	-2.2	-473
220	-2.2	-484
221	-2.2	-495
222	-2.3	-505
223	-2.3	-515
224	-2.3	-525
225	-2.4	-534
226	-2.4	-543
227	-2.4	-552
228	-2.5	-560
229	-2.5	-568
230	-2.5	-575
231	-2.5	-582
232	-2.5	-588
233	-2.6	-594
234	-2.6	-600
235	-2.6	-605
236	-2.6	-610
237	-2.6	-614
238	-2.6	-618
239	-2.6	-621
240	-2.6	-624
241	-2.6	-626
242	-2.6	-628
243	-2.6	-630
244	-2.6	-630
245	-2.6	-631
246	-2.6	-631
247	-2.6	-630
248	-2.5	-629
249	-2.5	-627
250	-2.5	-625
251	-2.5	-622
252	-2.5	-619
253	-2.4	-615
254	-2.4	-611
255	-2.4	-606
256	-2.3	-600
257	-2.3	-594
258	-2.3	-587
259	-2.2	-580
260	-2.2	-572
261	-2.2	-563
262	-2.1	-554
263	-2.1	-545
264	-2.0	-534
265	-2.0	-523
266	-1.9	-512
267	-1.9	-500
268	-1.8	-487
269	-1.8	-473
270	-1.7	-459
271	-1.6	-444
272	-1.6	-429
273	-1.5	-413
274	-1.4	-396
275	-1.4	-378
276	-1.3	-360
277	-1.2	-341
278	-1.2	-321
279	-1.1	-301
280	-1.0	-280
281	-0.9	-258
282	-0.8	-236
283	-0.8	-213
284	-0.7	-189
285	-0.6	-164
286	-0.5	-138
287	-0.4	-112
288	-0.3	-85
289	-0.2	-58
290	-0.1	-29
291	0.0	0
292	0.1	30
293	0.2	61
294	0.3	93
295	0.4	125
